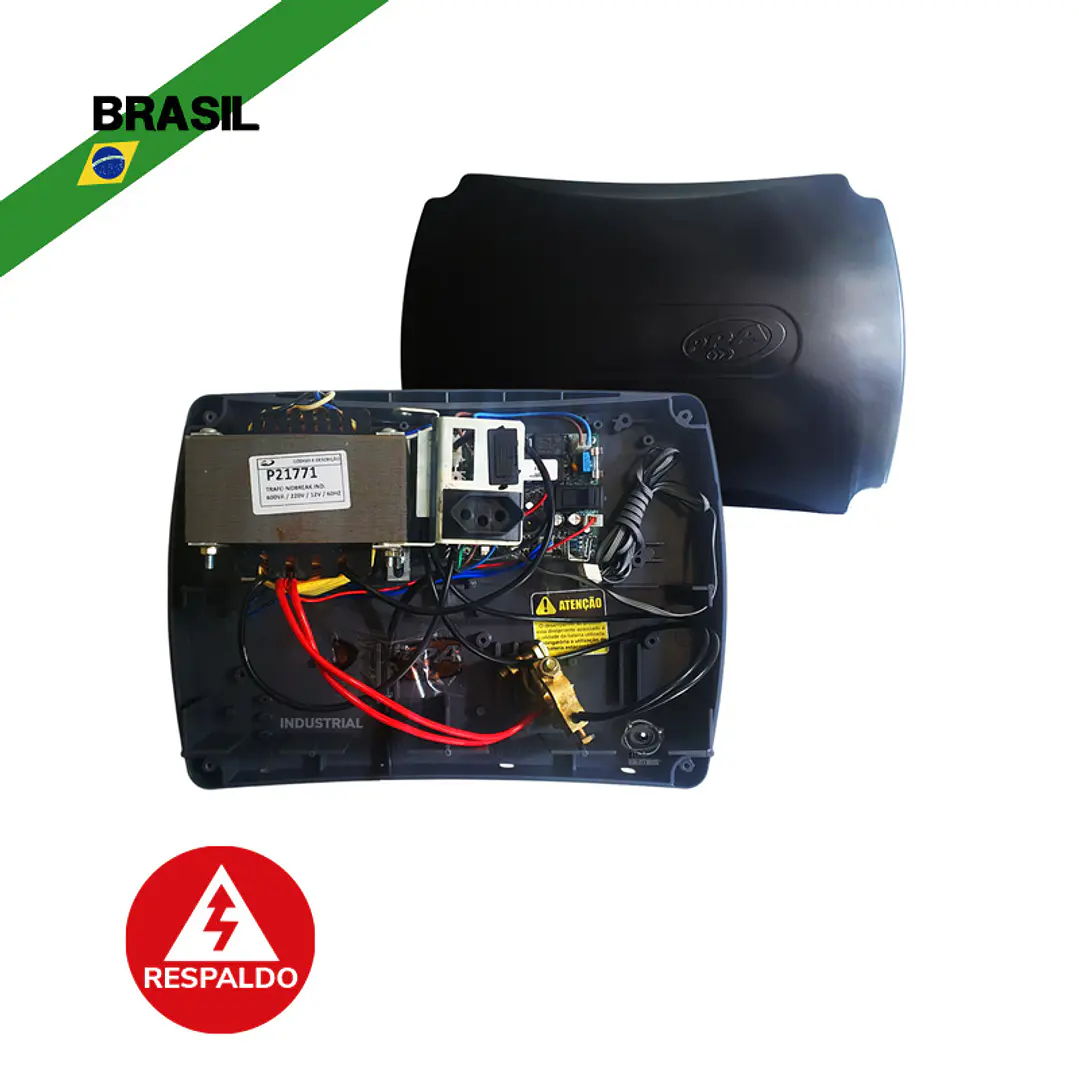

Respaldo eléctrico PPA NOBREAK VOLT GATE RESIDENCIAL / INDUSTRIAL 12V
El NO-BREAK Volt Gate PPA ha sido desarrollado especialmente para portones automáticos. Posee características especiales para funcionar con las Centrales de Comando de PPA para reducir el consumo de energía eléctrica del equipo cuando él está funcionando con la batería. También posee un estabilizador en el circuito para compensar posibles variaciones en la tensión de la red eléctrica.
ALIMENTACIÓN DEL SISTEMA
La batería utilizada para alimentar el NO-BREAK Volt Gate PPA durante falta de energía eléctrica debe ser de 12V tipo estacionaria específica para NO-BREAKs y tener capacidad mayor o igual a 7Ah (Para la versión residencial) y 45Ah (Para la versión INDUSTRIAL) para que el equipo suministre la potencia especificada.
El tiempo de carga plena de las baterías puede variar de acuerdo con la capacidad en [Ah] de ellas, el cargador integrado fornece aproximadamente 13,8V con limitador de corriente en 1,5A.
ESPECIFICACIONES ELÉCTRICAS
| Especificaciones Eléctricas NO BREAK VOLT GATE RESIDENCIAL | |
| Tensión de Entrada: | 220V / 60Hz +/- 20% |
| Tensión de Salida: | 220V / 60Hz +/- 20% |
| Tensión de la Batería: | 24V (2 unidades en serie de 12V) |
| Capacidad mínima de la batería: | 7Ah |
| Corriente máxima del cargador integrado: | 1,5Amp |
| Tensión de salida del cargador de batería: | 27,6V |
| Potencia Máxima permitida (por 5 segundos como máximo): | 700VA |
| Potencia Nominal: (uso hasta descargar la batería) |
350VA |
| Corriente del Fusible de Entrada: | 10A |
| Corriente del Fusible de la Batería: | 30A |
| Especificaciones Eléctricas NO BREAK VOLT GATE INDUSTRIAL | |
| Tensión de Entrada: | 220V / 60Hz +/- 20% |
| Tensión de Salida: | 220V / 60Hz +/- 20% |
| Tensión de la Batería: | 12V |
| Capacidad mínima de la batería: | 45Ah |
| Corriente máxima del cargador integrado: | 1,5Amp |
| Tensión de salida del cargador de batería: | 13,8V |
| Potencia Máxima permitida (por 5 segundos como máximo): | 1000VA |
| Potencia Nominal: (uso hasta descargar la batería) |
550VA |
| Corriente del Fusible de Entrada: | 10A |
| Corriente del Fusible de la Batería: | 60A |
SEÑALIZACIÓN LED
El NO-BREAK PPA posee dos LEDs para señalización del funcionamiento. Vea tabla abajo:
| LED VERDE | LED ROJO | LED AZUL | |
| ENCENDIDO | NO Break Encendido | Funcionando con Batería | Batería Cargada |
| APAGADO | No Break Apagado | Funcionando por la red | Batería Sin Energía |
| PARPADEO LENTO | NA | Modo de economía de energía activado | Cargando Batería |
| PARPADEO RÁPIDO | NA | Protección de sobrecalentamiento o sobrecarga accionada | NA |
SEÑALIZACIÓN SONORA
El NO-BREAK PPA también señaliza que está funcionando por la batería a través de um “bip” sonoro. La frecuencia de los “bips” aumenta a medida que la tensión de la batería empieza a caer.
